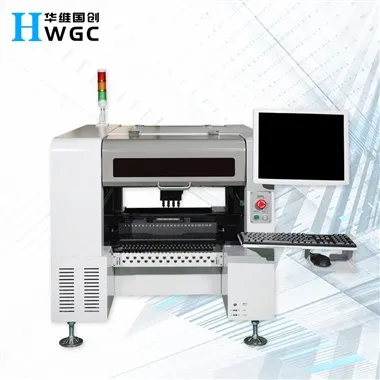

PICKANDPLACEMACHINE inteligentă și convenabilă pentru plasarea BGA și a cipurilor

Surface Mount Technology (SMT) este un dispozitiv automat pentru montarea precisă a componentelor electronice (cum ar fi rezistențe, condensatoare, circuite integrate etc.) pe o placă de circuit imprimat (PCB). Este unul dintre echipamentele de bază indispensabile în producția electronică modernă și este utilizat pe scară largă în electronice de larg consum, electronice auto, control industrial, echipamente medicale și alte domenii.

Trimite anchetă

Introducerea Produsului

banner

Compoziția de bază a mașinii de plasare

Rack: cadrul structural care susține întregul dispozitiv.

Sistem de transfer: Folosit pentru a transmite placa PCB, incluzând de obicei dispozitivul de intrare, poziționare și ieșire pe placă.

Sistem de alimentare: Folosit pentru depozitarea și furnizarea componentelor, inclusiv alimentatoare și tăvi.

Cap de montare: Folosit pentru a trage și plasa componente, de obicei cu mai multe duze pentru a găzdui componente de diferite dimensiuni.

Sistem de viziune: Folosit pentru poziționarea precisă a componentelor și PCBS, de obicei incluzând camere și software de procesare a imaginilor.

Sistem de control: Folosit pentru a controla funcționarea echipamentelor, de obicei folosind un computer industrial sau PLC.

Tehnologia cheie a mașinii SMT

Control de precizie: Precizia de montare a mașinii de plasare atinge de obicei nivelul microni pentru a asigura alinierea precisă a componentelor.

Viteză și eficiență: mașina-SMT de mare viteză poate monta zeci de mii de componente pe oră pentru a răspunde nevoilor producției de masă.

Alinierea vizuală: camerele de-înaltă rezoluție și algoritmii avansați de procesare a imaginii sunt utilizați pentru poziționarea precisă a componentelor și a PCBS.

Sistem de alimentare: acceptă o varietate de tipuri de alimentatoare, se adaptează la diferite specificații ale componentelor.

Control software: Prin sistemul software avansat pentru a obține funcționarea eficientă a echipamentelor și diagnosticarea defecțiunilor.


Numărul de capete de plasare	4(precizie-înaltă)
Numărul de tăvi IC	48
Numărul de alimentatoare	50/44 (supus alimentatorului de 8 mm)
Precizia poziționării	0,01 mm
Precizie de montare repetată	0,05 mm
Gama de viteze de montare a rezistenței	Componente de capacitate 5000-8000 buc/h
Componente aplicabile	rezistor, condensator, cip, mărgele de lampă 0201-30*30mm etc.
Suprafața maximă acceptată de PCB	5050mm-(50F)350190mm /(44F)350*260mm
Hrănitori	alimentator electric, alimentator pneumatic, alimentator vibrator, tavă IC etc.
Dispozitive de recunoaștere	camera mark x1, camera cu recunoaștere rapidă x4, camera de înaltă-precizie x1
Înălțimea maximă a componentelor aplicabile	Mai mic sau egal cu 7 mm
Modul de transport PCB	intrare în trei-etape, conexiune automată de la stânga la dreapta, poziționare automată a PCB-ului
Poziționarea marcajului	manual / automat
Metoda de programare	programare automată după importarea manuală a fișierelor de coordonate PCB
Sistem de control	Sistem de control HuaweiGuochuang
Lungimea maximă a pasului axei XY	629mm*679mm
Urmele axei XY	ghidaj de mișcare liniară + șurubelniță
Modul de mișcare al axei XY	Legătura inteligentă a accelerației și decelerarii curbei și liniilor, algoritm de interpolare liniară integrat.
Calculator de control	computer de control industrial cu procesor{0}}Intel de înaltă performanță
Metoda de ajustare a pistelor	electric
Gama de tampon pentru duze	4,5 mm
Lungimea maximă a pasului axei Z	20 mm
Gama de unghi pentru componente	±180 de grade
Motor	Seria de servomotoare AC
Șofer	driver DSP{0}}de mare viteză
Cerințe de alimentare cu aer	filtru de apă ulei, mai mare sau egal cu 50L, filtru de praf și stabilizator de presiune a aerului etc.
Alimentarea cu vid a duzei	generator de vid care integrează funcția de-viteză mare de explozie a vidului
Gama de presiune de alimentare cu aer	0,5-0,7Mpa
OS	Cercetare și dezvoltare independentă SMT inteligent OS bazat pe Windows
PCB necesită	Marginea procesului de 3-5 mm în modul automat
Vision Display	Display de control industrial de 17 inchi
Cablu	cablu flexibil durabil (de 10 milioane de ori)
Alimentare electrică	220V 50/60Hz
Putere medie	600W
Dimensiunile mașinii	mașină de birou 1140900900mm mașină verticală 90011401340mm
Greutate	(mașină de birou)210kg (mașină verticală)280kg
