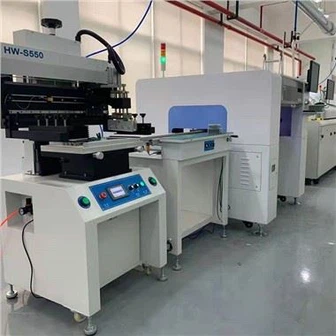

Echipamente pentru fabricarea circuitelor electronice PCB
Un aparat de sudura cu reflux de banc este un dispozitiv mic folosit în fabricarea de electronice, în primul rând pentru sudarea componentelor montate pe suprafață (SMDS) pe plăci de circuite imprimate (PCBS). Se topește și re-întărește pasta de lipit prin controlul curbei de temperatură, obținând astfel o conexiune electrică fiabilă. Timp de încălzire: mai mic sau egal cu 15 minute
Număr de zone de răcire: 1
Metoda de răcire: răcire cu aer forțat cu curent constant
Introducerea Produsului
Un aparat de sudura cu reflux de banc este un dispozitiv mic folosit în fabricarea de electronice, în primul rând pentru sudarea componentelor montate pe suprafață (SMDS) pe plăci de circuite imprimate (PCBS). Se topește și re-întărește pasta de lipit controlând curba temperaturii, obținând astfel o conexiune electrică fiabilă.
PARAMETRI TEHNIC:
|
Zona de temperatura de incalzire: |
6 |
|
Lungimea zonei de incalzire: |
1000 mm |
|
Element de incalzire: |
încălzitor cu vid ultra-cu nichel-crom cu durată lungă de viață |
|
Metoda de incalzire: |
turbocompresor complet zonă de temperatură a aerului cald independent ciclu mic de încălzire forțată și creștere rapidă a temperaturii, economisire de energie și economisire a energiei |
|
Modul de control al întregii mașini: |
tastele panoului de operare plus instrumentul inteligent al microcomputerului PID de control în buclă închisă-/ control ecran tactil |
|
Timp de incalzire: |
Mai puțin sau egal cu 15 minute |
|
Numar de zone de racire: |
1 |
|
Metoda de racire: |
răcire forțată cu aer constant |
|
Precizia controlului temperaturii: |
± 1 grad |
|
Deviația laterală a plăcii PCB: |
± 2 grade |
|
Lățimea maximă PCB: |
lățimea orizontală a curelei de plasă este de 300 mm |
|
Înălțimea admisă a componentelor: |
35 mm |
|
Direcția de transport: |
stânga → dreapta |
|
Înălțimea curelei de transmisie: |
centura plasa 900 ± 20mm |
|
Metoda de transmisie: |
centură de plasă din oțel inoxidabil în formă de B- |
|
Viteza transportorului: |
150-220mm/min. |
|
Alarma anormala: |
alarma de temperatura ultra inalta |
|
Alimentare electrică: |
AC220V / 50HZ |
|
Pornire / putere normală: |
6KW/2KW |
|
Greutate: |
desktop 130 kg, zonă verticală cu trei-temperaturi, 180 kg |
|
Dimensiuni: |
desktop L1650 × L613 × H660mm mașină verticală L1650 × L613 × H1225mm |
Componentele principale ale mașinii de sudură prin reflow de masă
1. Sistem de încălzire: sudoarele de reflux sunt echipate de obicei cu mai multe zone de încălzire, inclusiv zonă de preîncălzire, zonă de reflux și zonă de răcire. Zona de preîncălzire este utilizată pentru a crește treptat temperatura PCB pentru a evita șocul termic; În zona de reflux, pasta de lipit este încălzită până la punctul de topire, astfel încât să se topească și să formeze o îmbinare de lipit; Zona de răcire solidifică îmbinarea prin lipire prin răcire naturală sau forțată.
2. Sistem de transmisie: sistemul de transmisie este de obicei compus dintr-o bandă transportoare cu temperatură înaltă-sau șină de ghidare, care este utilizată pentru a transfera fără probleme PCB-ul prin diferitele zone de încălzire pentru a asigura uniformitatea sudurii.
3. Sistem de control: Sistemul de control este nucleul echipamentului, de obicei echipat cu un ecran tactil sau cu panou de control digital, folosit pentru a seta și monitoriza curba temperaturii, viteza de transmisie și alți parametri pentru a asigura acuratețea și repetabilitatea procesului de sudare.
4. Design de carcasă și izolație termică: Carcasa echipamentului este de obicei realizată din material termoizolant, care poate preveni pierderea de căldură și poate asigura siguranța operatorului.
Scenariul de aplicare a mașinii de sudură prin reflow desktop
1. Cercetare și dezvoltare și prototipare: În faza de cercetare și dezvoltare a produselor electronice, sudorii de reflow de banc pot fi utilizați pentru producția de loturi mici sau prototiparea pentru a ajuta inginerii să valideze rapid proiectele.
2. Producție în loturi mici: potrivită pentru întreprinderile mici și mijlocii-sau ateliere de producție la scară mică-pentru a răspunde nevoilor de personalizare sau de producție redusă.
3. Reparații și reprelucrare: La locul de reparații, sudorul cu reflow de banc poate fi utilizat pentru a repara sau înlocui componentele deteriorate de pe PCB, îmbunătățind eficiența reparației.
4. Educație și formare: În domeniul educației ingineriei electronice, sudorii prin reflow de banc pot fi utilizați pentru predare și instruire pentru a ajuta studenții să stăpânească tehnologia de sudare SMT.
Puncte de selecție a mașinii de sudură prin reflow de masă
1. Interval de temperatură și precizie: Asigurați-vă că cea mai înaltă temperatură a echipamentului poate îndeplini cerințele pastei de sudură și au capacitatea de control al temperaturii de înaltă precizie pentru a asigura calitatea sudurii.
2. Numărul de zone de încălzire: Cu cât este mai mare numărul de zone de încălzire, cu atât este mai precis controlul temperaturii, care se poate adapta la nevoile proceselor de sudare mai complexe.
3. Viteza de transmisie și stabilitate: viteza de transmisie afectează eficiența producției, iar stabilitatea sistemului de transmisie este direct legată de consistența și fiabilitatea sudurii.
4. Compatibilitate: Selectați echipamente care pot gestiona diferite dimensiuni și tipuri de PCBS pentru a se adapta la diverse nevoi de producție.
5. Ușurință în utilizare și întreținere: echipamentul ar trebui să aibă o interfață de funcționare prietenoasă și un proces simplu de întreținere pentru a reduce costurile de utilizare și pentru a îmbunătăți eficiența.
Introducerea caracteristicilor echipamentului
Mașina de lipit desktop HW-R306 lansată de Beijing Huawei Guochuang Electronic Technology Co., Ltd. este o mașină de lipit mică, dar structura de bază a părții de bază este aceeași cu cea a cadrului central; cel mai mare avantaj al său este că căptușeala utilizează Cea mai avansată tehnologie de turbocompresoare, cea mai mare caracteristică a acestei tehnologii este de a se asigura că aerul de aspirație poate fi suflat din fiecare orificiu al plăcii de redresor în cea mai mare măsură, iar volumul de aer și viteza vântului dintre fiecare gaură sunt uniforme; Sistemul are multe avantaje, cum ar fi controlul precis al temperaturii, economisirea energiei și economisirea energiei, operarea simplă și economisirea spațiului. Este foarte potrivit pentru clienții care au cerințe de calitate ridicate și doresc precizie ridicată, dar spațiul și lotul nu sunt mari.
|
Selectarea unei mașini mici de lipit prin reflow |
|||
|
Producător |
Structura |
Încălzitor |
Sistemul Yunfeng |
|
HWGC |
Structură de supraalimentare forțată cu turbină, cu vânt uniform și puternic, eficiență ridicată de compensare termică, creștere rapidă a temperaturii, economisirea energiei. |
Încălzitorul etanș la vid are caracteristicile unei durate lungi de viață și a unei creșteri rapide a temperaturii. Durata generală de viață a acestei structuri de încălzire va depăși zece ani. |
Motor de lipit la temperatură înaltă pentru lipire prin refluxare autentic Taiwan |
|
Alţii |
Paletele ventilatorului sunt adăugate cu încălzitoare obișnuite sau tuburi de încălzire cu infraroșu și chiar și paletele ventilatorului și motorul ventilatorului nu sunt disponibil. Coacerea directă în tub cu infraroșu, diferența de temperatură este pur și simplu incontrolabilă și va exista, de obicei, 20-50 diferență de temperatură de grade. |
Durata de viață a încălzitoarelor obișnuite și a încălzitoarelor cu tub cu infraroșu este de la unu la cinci ani. După un timp lung de încălzire, firul de încălzire direct contactul cu oxigenul. Oxidarea devine fragilă și se teme în special de vibrații. Firul de încălzire se rupe ușor. |
Ventilator hota |
|
O mașină de lipit standard prin reflow ia ca exemplu compoziția de pastă de lipit Sn63Pb37. Punctul de topire este de 183 de grade, iar temperatura maximă a zonei de lipit este de 230-240. Problema. Unii producători chiar au nevoie de cel puțin 280 de grade pentru a ajunge doar la temperatura de fuziune; Sper că veți acorda o atenție deosebită atunci când alegeți o mașină de lipit prin reflow! |
|||
În comparație cu echipamentele altor producători de pe piață
